อินเวอร์เตอร์ (Inverter)

อินเวอร์เตอร์ (Inverter) ยังมีชื่อเรียกอีกหลายอย่าง เช่น
VSD     :  Variable Speed Drives
VVVF   :  Variable Voltage Variable Frequency
VC        :  Vector Control

อินเวอร์เตอร์

อินเวอร์เตอร์คืออะไร?

อินเวอร์เตอร์ (Inverter) คือ อุปกรณ์ทางไฟฟ้า ที่ใช้สำหรับเปลี่ยนกระแสไฟฟ้าตรงเป็นกระเเสไฟฟ้าสลับโดยไฟฟ้ากระแสตรงที่จะนำมาทำการเปลี่ยนนั้นมาจากแบตเตอรี่,เครื่องกำเนิดไฟฟ้ากระแสตรงหรือแผงโซล่าเซลล์ก็ได้ ไฟฟ้ากระแสสลับที่ได้มานั้นจะเหมือนกับไฟฟ้าที่ได้จากปลั๊กไฟตามบ้าน โดย อินเวอร์เตอร์ ทำให้อุปกรณ์ต่างๆ เช่นมอเตอร์ พัดลม หรืออุปกรณ์ไฟฟ้าต่างๆที่ใช้กระแสสลับ สามารถนำมาใช้กับไฟกระแสตรง

การทำงานของอินเวอร์เตอร์ (Inverter)

อินเวอร์เตอร์ (Inverter) จะแปลงไฟกระแสสลับ (AC) จากแหล่งจ่ายไฟทั่วไปที่มีแรงดันและความถี่คงที่ ให้เป็นไฟกระแสตรง (DC) โดยวงจรคอนเวอร์เตอร์ ( Converter Circuit ) จากนั้นไฟกระแสตรงจะถูกแปลงเป็นไฟกระแสสลับที่สามารถปรับขนาดแรงดันและความถี่ได้โดยวงจรอินเวอร์เตอร์ (Inverter Circuit) วงจรทั้งสองนี้จะเป็นวงจรหลักที่ทำหน้าที่แปลงรูปคลื่น และผ่านพลังงานของอินเวอร์เตอร์ (Inverter)

“โดยทั่วไปแหล่งจ่ายไฟกระแสสลับมีรูปคลื่นซายน์ แต่เอาท์พุตของ อินเวอร์เตอร์ (Inverter) จะมีรูปคลื่นแตกต่างจากรูปซายน์ นอกจากนั้นยังมี ชุดวงจรควบคุม (Control Circuit) ทำหน้าที่ควบคุมการทำงานของวงจรคอนเวอร์เตอร์และวงอินเวอร์เตอร์ให้เหมาะสมกับโหลด (Load)”

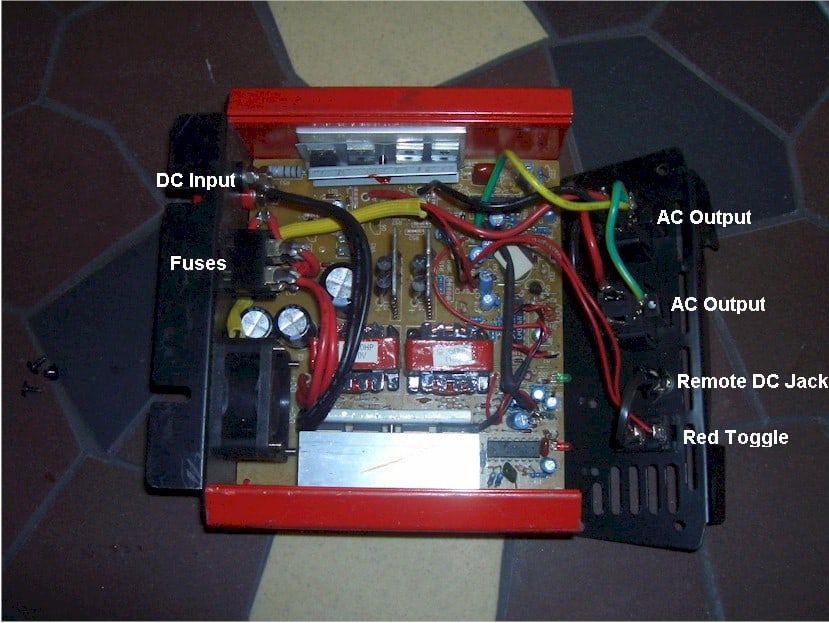

โครงสร้างภายในของอินเวอร์เตอร์ (Inverter)

ชุดอินเวอร์เตอร์ (Inverter Circuit) ทำหน้าที่ แปลงไฟตรง (DC Voltage) ให้เป็นไฟสลับ (AC Voltage) ที่สามารถเปลี่ยนแปลงแรงดันและความถี่ได้

ชุดคอนเวอร์เตอร์ (Converter Circuit) ทำหน้าที่ แปลงไฟสลับจากแหล่งจ่ายไฟ AC. power supply (50 Hz) ให้เป็นไฟตรง (DC Voltage)

ชุดวงจรควบคุม (Control Circuit) ทำหน้าที่ ควบคุมการทำงานของชุดคอนเวอร์เตอร์ และชุดอินเวอร์เตอร์

อินเวอร์เตอร์ Inverter มีประโยชน์อย่างไร ?

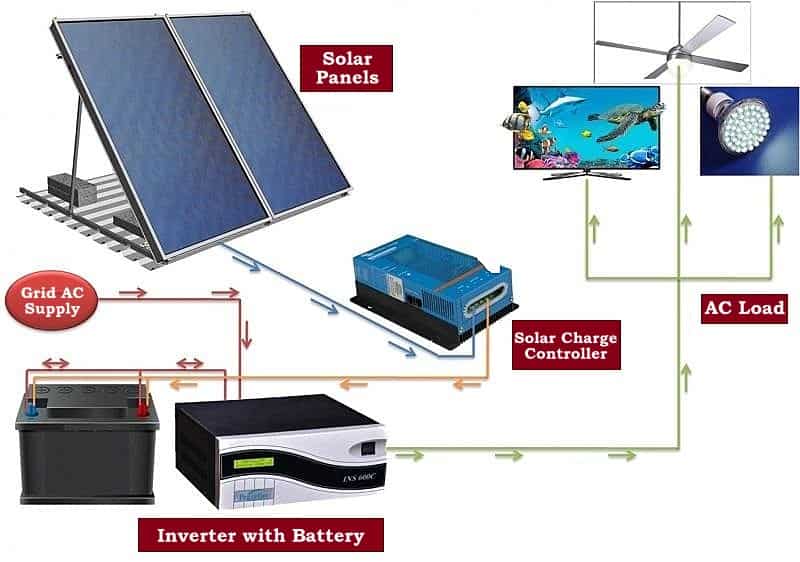

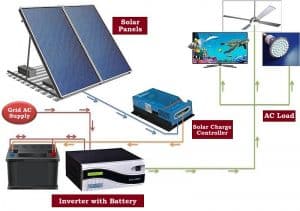

อินเวอร์เตอร์ในระบบออฟกริด(Off-grid)

1. ใช้เป็นแหล่งจ่ายไฟฟ้ากระแสสลับสำรอง เมื่อแหล่งจ่ายไฟฟ้ากระแสสลับหลักเกิดขัดข้องขึ้นหรือที่เรียกกันว่า(UPS) เป็นระบบไฟฟ้าสำรองสำหรับอุปกรณ์ที่สำคัญๆ เช่น คอมพิวเตอร์ เมื่อแหล่งจ่ายไฟฟ้ากระเเสสลับหลักเกิดขัดข้อง Transfer Switch จะต่ออุปกรณ์เข้ากับ อินเวอร์เตอร์ Inverter จ่ายไฟกระแสสลับให้เเทน โดยแปลงจากแบตเตอรี่ที่ประจุไว้

2. ใช้ควบคุมความเร็วของมอร์เตอร์กระแสสลับ โดยการเปลี่ยนความถี่เมื่อความถี่ของไฟฟ้ากระแสสลับเปลี่ยนแปลง ความเร็วของมอร์เตอร์จะเปลี่ยนแปลงตามสมการ “N=120f/N โดยที่ N=ความเร็วรอบต่อนาที, f=ความถี่ของแหล่งจ่ายไฟฟ้าต่อวินาที และ P=จำนวนขั้วของมอร์เตอร์ “

3. ใช้แปลงไฟฟ้าจากระบบส่งกำลังไฟฟ้าแรงสูงชนิดกระแสตรง ให้เป็นชนิดกระแสสลับเพื่อจ่ายให้กับผู้ใช้

การใช้ประโยชน์จากอินเวอร์เตอร์

การทำงานของเครื่องปรับอากาศ ระบบเดิมนั้นจะทำงานติดๆ ดับๆ อยู่บ่อยครั้ว ซึ่งสร้างปัญหากับอุปกรณ์ไฟฟ้าอื่นๆ อีกทั้งยังกินไฟสูง จึงได้มีการนำเอาระบบอินเวอร์เตอร์เข้ามาแก้ไข ทำให้มอเตอร์แอร์ทำงานต่อเนื่องไม่มีการติด-ดับ ดังเช่นในระบบเดิม ซึ่งจากการพิสูจน์แล้วพบว่า “การให้มอเตอร์ทำงานต่อเนื่อง จะช่วยประหยัดพลังงาน และค่าไฟฟ้าได้มากกว่าการหยุด และเริ่มเดินใหม่อย่างน้อย 1 เท่าตัวขึ้นไป” ซึ่งขณะอุณหภูมิคงที่ ระบบอินเวอร์เตอร์จะลดการทำงานของมอเตอร์ลง (หมุนช้าลง) แต่ไม่หยุดการทำงานของมอเตอร์ ซึ่งจะช่วยลดกำลังงานที่ใช้นั้นเอง
